立式高速比附马达齿轮减速机(P)CV..S

       台湾城邦齿轮减速马达系列产品的商标为“CPG”，CPG齿轮减速电机均通过各项国际质量体系的认证，产品工作稳定性强，在国内口碑极佳。
       台湾CPG齿轮减速电机被众多知名企业（如：富士康、沈阳机床、比亚迪汽车等）指定为传动设备专用减速机，随着城邦精工规模的不断壮大，在各个领域的用户中也出现了一些不同的叫法，如：cpg减速机，cpg减速马达，城邦马达，城邦电机，CPG齿轮减速机，晟邦减速机等。
       立式高速比齿轮减速马达CV..S，是台湾城邦精工制造的高速比附三相铝/铁壳（刹车）马达减速机系列产品，该产品为立式（法兰）安装方式，由于采用了齿轮减速速双极结构，外观看上去比普通齿轮减速马达多一个箱体，减速电机的长形长度也更长，因此也叫这种高速比减速电机为城邦双极减速机。
       在CPG减速机城邦高速比系列产品中，主要为两大类，即：卧式高速比齿轮减速马达CH..S与立式高速比齿轮减速马达CV..S，此产品为型号之一。每种不同安装方式之高速比产品均有100W.200W400W.750W.1500W.几种规格。在选型时需要说明是否需要刹车电机、变频电机，在采购时请先确认你所需产品之功率，减速比，轴径等参数。
       (P)CV..S(CV..SB)　(新二代)立式高速比附三相铝壳(刹车)马达减速机，适用机型型号有：(P)CV..S,(P)CV..ST,(P)CV..SB,(P)CV..STB，例如CV100-1800S,CV200-1000ST,CV400-700SB,CV750-300STB。
       该系列立式齿轮减速机功率为100W~1500W，通过增大齿轮减速机减速比（减速比范围为250~1800）的方式，降低减速机的运转速度，从而使出力轴悬垂荷重即输出扭矩值大幅度增大。
CPG齿轮减速机之立式高速比型CV..S

详细参数如下：

立式CPG减速机大速比规格的出力轴尺寸
型番	出力轴的尺寸		键槽的尺寸			键的尺寸
型番	Sh6	P	W	T	Q	SPEC'
22	Φ22	40	7	25	35	7735
28	Φ28	45	7	31.1	40	7740
32	Φ32	55	10	35.5	50	10850
40	Φ40	65	10	43.5	60	10860

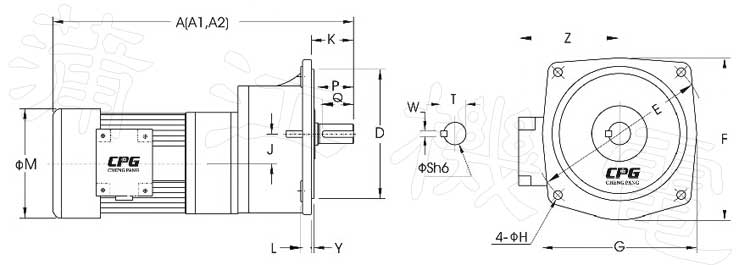

晟邦立式减速机高速比的安装尺寸表
马力（功率）	减速比（传动比）	本体	型番	A	A1	A2	D	E	F	G	H	J	K	L	M	Y	Z
100W 1/8HP	1:250~1:1800	1#+2#	22	345	345	345	148	185	175	165	11	33.5	48	12	133	3	120
200W 1/4HP	1:250~1:1800	1#+3#	28	410	410	410	170	220	205	195	12	39	58	13	133	3	120
400W 1/2HP	1:250~1:1800	2#+4#	32	480	480	480	185	255	248	225	15	47.5	65	16	167	3	135
750W 1HP	1:250~1:1800	3#+5#	40	570	570	570	230	310	291	272	15	59	85	21	167	5	135

备注： A 三相铝壳马达

A1 三相铁壳马达
A2 三相马达附刹车器
