您的位置：减速机主页 > 产品展示 > 减速机 > 齿轮减速机 >
卧式双轴减速机(P)CHD
CHM高速比卧式减速机
台湾晟邦CPG齿轮减速机系列之立式双轴(P)CVD齿轮减速机是入力带轴、出力也带轴的双轴型减速机，可直接皮带、链条、联轴器使用。
CPG减速机CVD(立式)双轴型齿轮减速机功率范围为：100W-3700W，减速比范围为：1/3--1/200，轴大小可分为：18、22、28、32、40、50。电压都为三相，安装为立式。体积小、重量轻、超低音、安装简单、免保养的特点。
台湾晟邦CVD(立式)双轴型齿轮减速机主要由电动机、齿轮、高速电机和调速器组成。具有结构紧凑、寿命长、噪音低、体积小、扭力高、免保养、安装维修方便等特点。CPG齿轮减速机被广泛应用于冶金、矿山、起重、运输、水泥、建筑、化工、纺织、印染、制药等各种通用机械设备的减速传动机构。

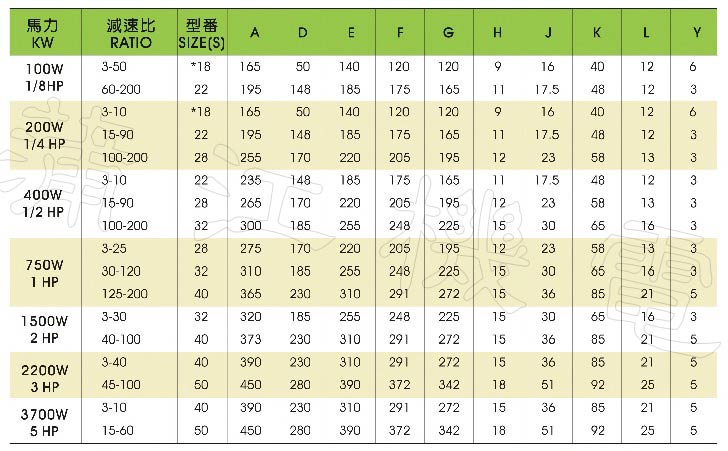

该双轴齿轮减速机的详细安装尺寸数如下图：
备注： * 属于B型出力法兰
CPG减速机CVD(立式)双轴型齿轮减速机功率范围为：100W-3700W，减速比范围为：1/3--1/200，轴大小可分为：18、22、28、32、40、50。电压都为三相，安装为立式。体积小、重量轻、超低音、安装简单、免保养的特点。
台湾晟邦CVD(立式)双轴型齿轮减速机主要由电动机、齿轮、高速电机和调速器组成。具有结构紧凑、寿命长、噪音低、体积小、扭力高、免保养、安装维修方便等特点。CPG齿轮减速机被广泛应用于冶金、矿山、起重、运输、水泥、建筑、化工、纺织、印染、制药等各种通用机械设备的减速传动机构。

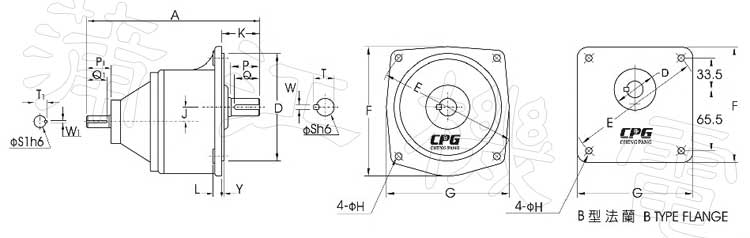

该双轴齿轮减速机的详细安装尺寸数如下图：
| 马力（功率） | 入力轴的尺寸 | 键槽的尺寸 | 键的尺寸 | |||
| S1H6 | P1 | W1 | T1 | Q1 | SPEC' | |
| 0.1/0.2KW | 14 | 25 | 5 | 16.2 | 22 | 5*5*22 |
| 0.4KW | 16 | 30 | 5 | 18.2 | 27 | 5*5*27 |
| 0.75KW | 19 | 40 | 6 | 21.7 | 35 | 6*6*35 |
| 1.5KW | 24 | 50 | 8 | 27.1 | 45 | 8*7*45 |
| 2.2KW | 28 | 55 | 8 | 31.1 | 50 | 8*7*50 |
| 3.7KW | 28 | 55 | 8 | 31.1 | 50 | 8*7*50 |
| 型番 | 出力轴的尺寸 | 键槽的尺寸 | 键的尺寸 | |||
| SH6 | P | W | T | Q | SPEC' | |
| 18 | Φ18 | 30 | 5 | 20.2 | 27 | 5*5*27 |
| 22 | Φ22 | 40 | 7 | 25 | 35 | 7*7*35 |
| 28 | Φ28 | 45 | 7 | 31.1 | 40 | 7*7*40 |
| 32 | Φ32 | 55 | 10 | 35.5 | 50 | 10*8*50 |
| 40 | Φ40 | 65 | 10 | 43.5 | 60 | 10*8*60 |
| 50 | Φ50 | 80 | 14 | 54 | 75 | 14*9*75 |
备注： * 属于B型出力法兰
-
