立式齿轮减速电机的安装问题

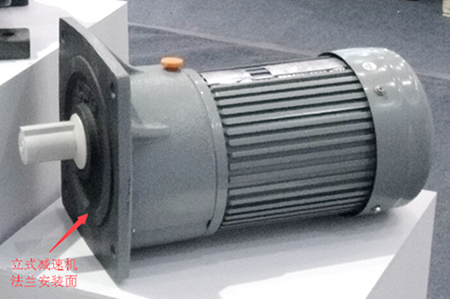

常见的齿轮减速电机按安装方式被分为两种：立式齿轮减速电机和卧式齿轮减速电机，其中立式齿轮减速电机就是俗称的法兰盘安装减速机，如下图所示：

立式法兰盘齿轮减速电机的结构主要有减速机出力轴、减速机安装法兰连接盘、减速机箱体、齿轮驱动件、润滑油护养、电机部分等，与减速机的安装问题密切相关的就是出力轴及安装法兰连接盘了。
首先确定设备安装面与减速机电机的连接位置，以台湾晟邦CPG齿轮减速电机为例，立式齿轮减速电机主要有6种安装方式，分别为出力轴水平V0型安装（面对出力轴，接线盒在左边）、出力轴水平V3型安装（面对出力轴，接线盒在上方）、出力轴水平V6型安装（面对出力轴，接线盒在右边）、出力轴水平V9型安装（面对出力轴，接线盒在下方）、出力轴朝上VU型安装、出力轴朝下VD型安装，如下图所示。

再次确定减速机的法兰盘尺寸，以台湾城邦齿轮减速马达为例，立式齿轮减速马达常见的有3种形式，分别为标准法兰出力轴中心输出、B型法兰出力轴偏心输出、标准法兰出力轴中心输出法兰修平面（参见选型资料安装尺寸图中的D）。中心轴、偏心轴输出都较为常见，偏心轴B型法兰只能小框号订做，如CV-1和CV-2，其中CV-1型为指定该法兰，CV-2可选以上3种，CV-3、CV-4、CV-5、CV-6等4种减速机只可选中心轴输出或中心轴输出法兰修平面。
